اتصال یک ابزار اندازه‌گیری¶
با جعبه IoT اودو، امکان اتصال ابزارهای اندازه‌گیری به پایگاه داده اودو برای استفاده در برنامه کیفیت در نقطه کنترل کیفیت/بررسی کیفیت، یا برای استفاده در یک مرکز کاری در طول فرآیند تولید وجود دارد.
فهرست دستگاه‌های پشتیبانی‌شده را اینجا بیابید: دستگاه‌های پشتیبانی‌شده.
اتصال با درگاه USB (یواس‌بی)¶
برای افزودن دستگاهی که از طریق USB متصل شده است، کابل USB را به جعبه IoT وصل کنید و دستگاه در پایگاه داده اودو ظاهر می‌شود.

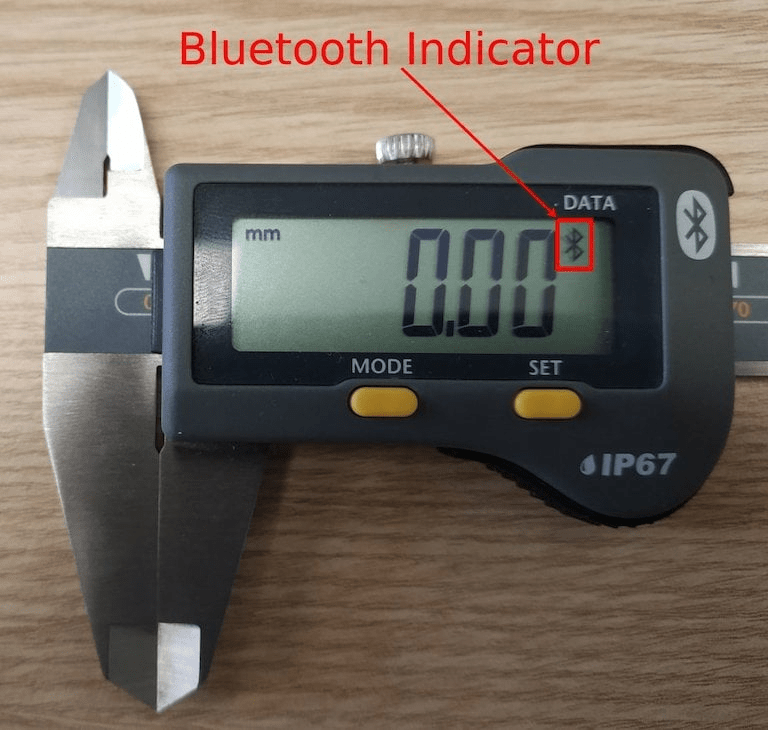

اتصال با بلوتوث¶
عملکرد بلوتوث را روی دستگاه فعال کنید (برای توضیحات بیشتر به دفترچه راهنمای دستگاه مراجعه کنید)، و جعبه IoT به‌طور خودکار به دستگاه متصل می‌شود.
اتصال یک ابزار اندازه‌گیری به یک نقطه کنترل کیفیت در فرآیند تولید¶
در برنامه کیفیت، می‌توان یک دستگاه را در یک نقطه کنترل کیفیت تنظیم کرد. برای این کار، به مسیر زیر بروید: ، و نقطه کنترل مورد نظر را که ابزار اندازه‌گیری باید به آن متصل شود، باز کنید.

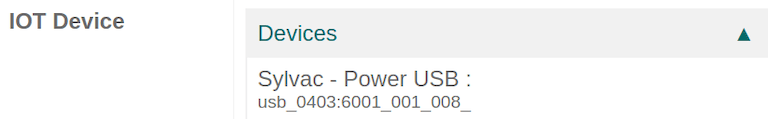

از اینجا، نقطه کنترل را با انتخاب فیلد نوع و کلیک روی اندازه‌گیری از منوی کشویی ویرایش کنید. با انجام این کار، فیلدی به نام دستگاه نمایش داده می‌شود، که در آن می‌توانید دستگاه متصل را انتخاب کنید.
علاوه بر این، استاندارد و تحمل قابل تنظیم هستند. در صورت نیاز، تغییرات را ذخیره کنید.
در این مرحله، ابزار اندازه‌گیری به نقطه کنترل کیفیت انتخاب‌شده مرتبط می‌شود. مقدار، که معمولاً باید به‌صورت دستی تغییر کند، به‌طور خودکار هنگام استفاده از ابزار به‌روزرسانی می‌شود.
نکته
نقاط کنترل کیفیت همچنین با پیمایش به مسیر قابل دسترسی هستند، سپس دستگاه مورد نظر را انتخاب کنید. یک برگه با عنوان نقاط کنترل کیفیت وجود دارد که می‌توان آنها را به دستگاه اضافه کرد.
توجه
در فرم جزئیات بررسی کیفیت، نوع بررسی می‌تواند به اندازه‌گیری مشخص شود. برای دسترسی به صفحه جدید جزئیات بررسی کیفیت، به مسیر زیر بروید: .
همچنین ببینید
اتصال یک ابزار اندازه‌گیری به یک مرکز کار در برنامه تولید¶
برای اتصال یک ابزار اندازه‌گیری به یک اقدام، ابتدا باید آن را در یک مرکز کار تنظیم کنید. برای انجام این کار، به مسیر زیر بروید: . سپس مرکز کار مورد نظر را که ابزار اندازه‌گیری در آن استفاده خواهد شد، انتخاب کنید.
در صفحه مرکز کار، دستگاه را در زبانه محرک‌های IoT، زیر ستون دستگاه، با انتخاب افزودن یک خط اضافه کنید. سپس ابزار اندازه‌گیری می‌تواند به گزینه منوی کشویی اقدام با برچسب اندازه‌گیری گرفتن متصل شود. یک کلید می‌تواند برای فعال کردن اقدام اضافه شود.
مهم
باید توجه داشت که اولین ماشه فهرست‌شده ابتدا انتخاب می‌شود. ترتیب اهمیت دارد و این ماشه‌ها را می‌توان به هر ترتیبی کشید.
توجه
در صفحه دستور کار، یک نمودار وضعیت نشان می‌دهد که آیا پایگاه داده به درستی به ابزار اندازه‌گیری متصل است یا خیر.
همچنین ببینید
مرکزکار_iot
